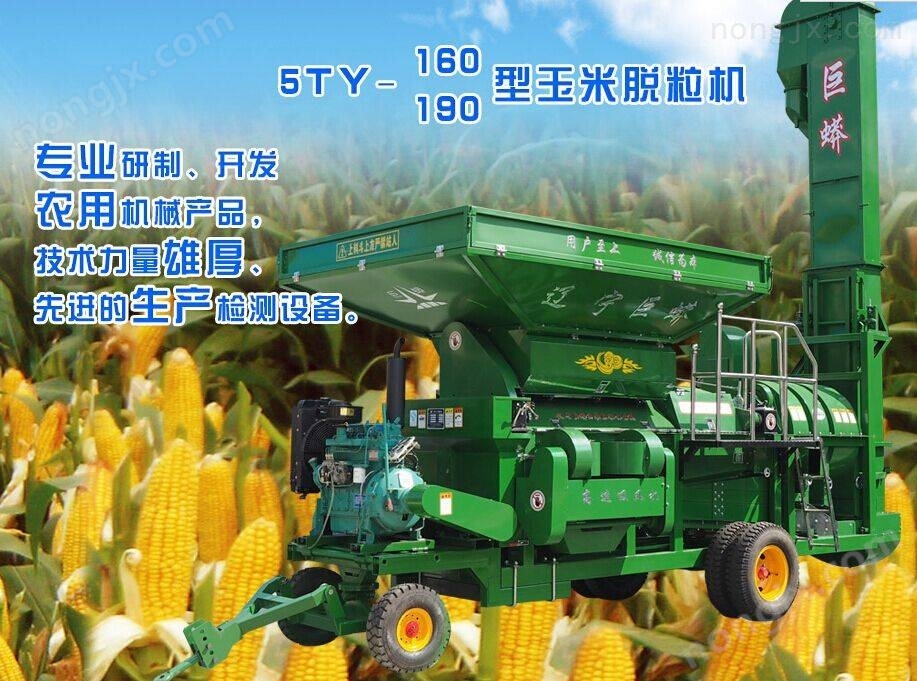

詳細介紹
主要技術參數
| 動力輸出190/160 | 正反向柴油機牽引190/160 | 旁掛柴油機190/160 | ||||
| 配套動力 | ≥45KW | ≥35KW | ≥45KW | ≥35KW | ≥45KW | ≥35KW |
| 外形尺寸 | 長6500mm×寬2350mm×高5600mm | 長7470mm×寬2350mm×高5600mm | 長6500mm×寬2560mm×高5600mm | |||
| 整機重量 | 4500kg | 5000kg | 4700kg | |||
| 主軸轉速 | 600-650r/min | |||||
| 生產效率 | 190型：25-50t/h(光果穗) | 160型：25-40t/h(光果穗) | ||||
| 主風機 | 形式直板式轉速600-650r/min | |||||
| 脫粒滾筒 | 190型：直徑470mm 長度1940mm 160型：直徑450mm 長度1640mm | |||||
| 主篩 | 長度4620mm | |||||
性能指標
| 指標/項目 | 聯合收割機收獲后的玉米 | |
| 未脫凈率 | ≤1.0% | |
| 破碎率 | 含水率25%-30%≤3.0 14%-20%≤1.5 | |
| 含雜率 | ＜1.0% | |
| 夾帶損失率 | ＜0.5% | |
| 總損失率 | ＜2% | |
| 生產率 | 190型25000-50000kg/h | 160型25000-40000kg/h |
主要標準件明細表
| 動力輸出牽引 | 柴油機牽引 | ||||||||||||
| 名稱 | 軸承 | 三角帶 | 名稱 | 軸承 | 三角帶 | ||||||||
| 型號 | 單位 | 數量 | 型號 | 單位 | 數量 | 型號 | 單位 | 數量 | 型號 | 單位 | 數量 | ||
| 主軸 | 1314 | 套 | 1 | C2235 | 條 | 5 | 主軸 | 1314 | 套 | 1 | C1676 | 條 | 5 |
| 22314 | 套 | 1 | 22314 | 套 | 1 | ||||||||
| 篩吊桿 | 6006/2RS | 套 | 8 | B2261 | 條 | 2 | 篩吊桿 | 6006/2RS | 套 | 8 | B2030 | 條 | 2 |
| 篩連桿 | 6206/2RS | 套 | 4 | 篩連桿 | 6206/2RS | 套 | 4 | ||||||
| 篩限位 | 6205/2RS | 套 | 4 | 篩限位 | 6205/2RS | 套 | 4 | B2311 | |||||
| 篩子漲緊輪 | 6201/2RS | 套 | 2 | 篩子漲緊輪 | 6201/2RS | 套 | 2 | ||||||
| 側吸風機 | 6208/RS | 套 | 1 | B2500 | 條 | 2 | 吸風機 | 6208/RS | 套 | 1 | B2500 | 條 | 2 |
| 1208 | 套 | 1 | B1372 | 條 | 2 | 1208 | 套 | 1 | B1372 | 條 | 2 | ||
| 兩速變速箱 | 6306/6207 | 套 | 5/1 | B1499 | 條 | 2 | 兩速變速箱 | 6306/6207 | 套 | 5/1 | B1499 | 條 | 2 |
| 提升機上下部分 | 6207/2RS | 套 | 4 | B2616 | 條 | 2 | 提升機上下部分 | 6207/RS | 套 | 4 | B2616 | 條 | 2 |
| 提升機中部 | 6308/RS | 套 | 2 | 提升機中部 | 6308/RS | 套 | 2 | ||||||
| 主吸風機 | 1314 | 套 | 2 | 主吸風機 | 1314 | 套 | 2 | ||||||
| 鏈條漲緊輪 | 6201 | 套 | 2 | 鏈條漲緊輪 | 6201 | 套 | 2 | ||||||
| 入料絞龍 | FC210 | 套 | 2 | 入料絞龍 | FC210 | 套 | 2 | ||||||
| 除雪篩 | 6006/RS | 套 | 4 | 除雪篩 | 6006/RS | 套 | 4 | ||||||
| 主機輪胎軸 | 30211 | 套 | 2 | 主機輪胎軸 | 30211 | 套 | 2 | ||||||
| 30212 | 套 | 2 | 30212 | 套 | 2 | ||||||||
| 旋轉筒 | 6207/2RS | 套 | 12 | 牽引輪胎軸 | 30208 | 套 | 2 | ||||||
| 30210 | 套 | 2 | |||||||||||
| 提升機軸承 | 6907/2RS | 套 | 2 | 主傳動變速箱 | 32211 | 套 | 2 | ||||||
| 絞盤軸承 | FL205 | 套 | 2 | 33210/352210 | 各1 | ||||||||
| 通用 | |||||||||||||
| 名稱 | 型號 | 單位 | 數量 | ||||||||||
| 下清雜清雪 | 鏈條12A | 節 | 47 | ||||||||||
| 旋轉筒 | 12A加強 | 節 | 120 | ||||||||||
| 入料斗 | 12A | 節 | 102 | ||||||||||
| 旋轉筒離合 | 12A雙排 | 節 | 78 | ||||||||||
| 旋轉筒變速箱 | 12A | 節 | 43 | ||||||||||
| 上清選篩 | 12A | 節 | 49 | ||||||||||
| 提升機鏈條 | ZG S38 | 節 | 304(4節一個耳朵) | ||||||||||
| 提升機畚斗 | 230mm×150mm | 個 | 76 | ||||||||||
| 導向鐵 | 7512 | 個 | 6 | ||||||||||
| 主機傳動軸 | 漸開線型（75型） | 個 | 1(動力輸出) | ||||||||||
| 柴油機反向 | 柴油機旁桂 | ||||||||||||
| 名稱 | 軸承 | 三角帶 | 名稱 | 軸承 | 三角帶 | ||||||||
| 型號 | 單位 | 數量 | 型號 | 單位 | 數量 | 型號 | 單位 | 數量 | 型號 | 單位 | 數量 | ||
| 主軸 | 1314 | 套 | 1 | C1803 | 條 | 5 | 主軸 | 1314 | 套 | 1 | C2845 | 條 | 5 |
| 22314 | 套 | 1 | 22314 | 套 | 1 | ||||||||
| 篩吊桿 | 6006/2RS | 套 | 8 | B2030 | 條 | 2 | 篩吊桿 | 6006/2RS | 套 | 8 | C2135 | 條 | 5 |
| 篩連桿 | 6206/2RS | 套 | 4 | 篩連桿 | 6206/2RS | 套 | 4 | ||||||
| 篩限位 | 6205/2RS | 套 | 4 | B2311 | 篩限位 | 6205/2RS | 套 | 4 | B2489 | 條 | 2 | ||
| 篩子漲緊輪 | 6201/2RS | 套 | 2 | 篩子漲緊輪 | 6201/2RS | 套 | 2 | ||||||
| 側吸風機 | 6208/RS | 套 | 1 | B2500 | 條 | 2 | |||||||
| 1208 | 套 | 1 | B1372 | 條 | 2 | ||||||||
| 反向變速箱 | 6306 | 套 | 4 | B1499 | 條 | 2 | 兩速變速箱 | 6207/6306 | 套 | 5/1 | B1499 | 條 | 2 |
| 提升機上下部分 | 6207/2RS | 套 | 4 | B2616 | 條 | 2 | 提升機上下部分 | 6207/2RS | 套 | 4 | B2616 | 條 | 2 |
| 提升機中部 | 6308/RS | 套 | 2 | 提升機中部 | 6308/RS | 套 | 2 | ||||||
| 主吸風機 | 1314 | 套 | 2 | 主吸風機 | 1314 | 套 | 2 | ||||||
| 鏈條漲緊輪 | 6201/2RS | 套 | 2 | 鏈條漲緊輪 | 6201/2RS | 套 | 2 | ||||||
| 除雪篩 | 6205/2RS | 套 | 4 | 除雪篩 | 6205/2RZ | 套 | 4 | ||||||
| 主機輪胎軸 | 30211 | 套 | 2 | 主機輪胎軸 | 30211 | 套 | 2 | ||||||
| 30212 | 套 | 2 | 30212 | 套 | 2 | ||||||||
| 牽引輪胎軸 | 30208 | 套 | 2 | 旋轉筒 | 6207/2RS | 套 | 2 | ||||||
| 30210 | 套 | 2 | |||||||||||
| 入料絞龍 | FC210 | 套 | 2 | 鏈條 | 12A | 110節 | 入料絞龍 | FC210 | 套 | 2 | 鏈條 | 12A | 102節 |
| 通用 | |||||||||||||
| 名稱 | 型號 | 單位 | 數量 | ||||||||||
| 下清雜清雪 | 鏈條12A | 節 | 47 | ||||||||||
| 旋轉筒 | 12A加強 | 節 | 120 | ||||||||||
| 旋轉筒離合 | 12A雙排 | 節 | 78 | ||||||||||
| 旋轉筒變速箱 | 12A | 節 | 43 | ||||||||||
| 上清選篩 | 12A | 節 | 49 | ||||||||||
| 提升機鏈條 | ZG S38 | 節 | 304(4節一個耳朵) | ||||||||||
| 提升機畚斗 | 230mm×150mm | 個 | 76 | ||||||||||
| 導向鐵 | 7512 | 個 | 6 | ||||||||||
